膠球清洗裝置（凝汽器）-收球網改進措施及效果如何？

        電廠膠球清洗裝置（凝汽器）是汽輪發電機組在運行當中對凝汽器冷卻管進行有效清洗的設備。其工作原理是：借助于水流的作用，將大于凝汽器銅管內徑的海綿球擠過銅管從而擦洗管圖1膠球清洗裝置示意圖內污泥的設備，可在發電組不減負荷的情況下循環清洗，達到降低凝汽器端差、提高機組運行真空度、降低發電煤耗、減緩銅管腐蝕的目的。該膠球清洗裝置運行好壞、性能優劣影響凝汽器的清潔程度和傳熱效率。該膠球清洗裝置主要由二次濾網、收球網、裝收球室、膠球泵、分匯器及相關的閥門管路和電氣控制裝置組成。

膠球清洗裝置存在問題：

        我公司電廠原膠球清洗裝置安裝后，存在以下問題，一直無法正常投運。⑴結構設計老化，與發電機組有關參數不配套。⑵收球率低(不到20%)，不能保證正常的清理運行，造成凝汽器銅管附有粘泥，甚至結垢，致使汽輪機組運行真空度偏低，冬季最高真空度僅達93KPa，夏季(5～9月份)低至85KPa，為保障機組安全被迫降負荷運行，嚴重影響發電的經濟性。因凝汽器銅管結垢嚴重，真空度低，無法帶負荷，被迫停機進行化學清洗，給電廠造成了7萬元的直接損失。為此對電廠膠球清洗裝置（凝汽器）進行了改進。

收球網改進措施：

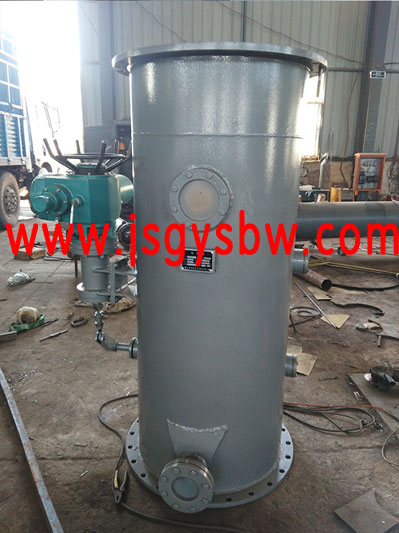

        ⑴收球網結構不合理是影響收球率低的關鍵因素，通過考察、論證，采用連云港市宏琦生產的收球網取代原收球網，收球網內加裝導流板，切換手柄加裝鎖定裝置。⑵膠球泵由125SS-9型，(揚程95m)，改為125SS-21型(揚程21m)。

效果：

        膠球清洗裝置改進后，經過生產調試，膠球回收率達到97.5%,達到了國家電力公司輔機收球網收球標準≥95%的目標。使用一年來，保持凝汽器銅管清潔從而提高機組運行真空度(1～15kPa)，降低凝汽器端差，減緩銅管腐蝕，提高發電機的經濟性，同期相比，發電負荷提高，發電煤耗降低，年經濟效益提高。
